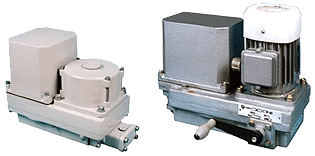

Механизмы исполнительные электрические многооборотные МЭМ
Общепромышленное исполнение

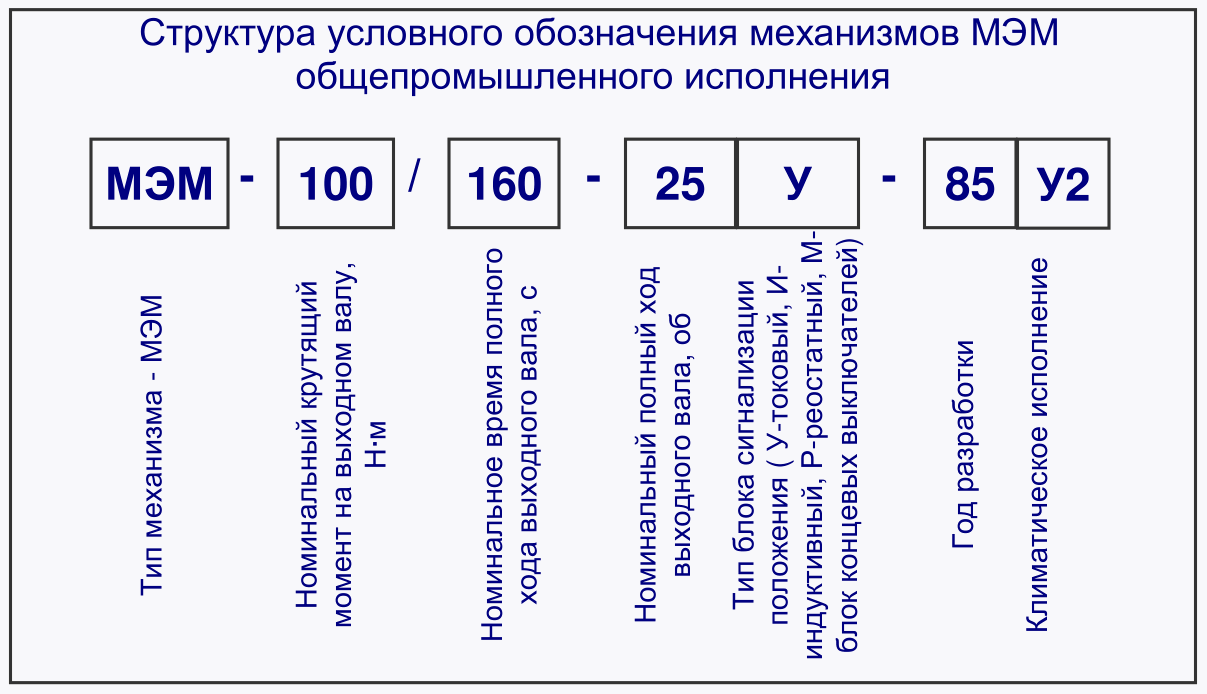

![](_mod_files/ce_images/mehanizmi/mem_struktura_obcsheprom.gif)
Условное обозначение механизмов (их исполнений) | Номинальный крутящий момент на выходном валу, Нм | Напряжение и частота
питания | Потребляемая мощность, Вт | Габаритные размеры; мм | Масса | Тип блока сигнализации положения выходного органа | Документация
|
ТУ 4218-021-00229837-95 |
МЭМ-16/63-10-96 | 16 | 220/380 В, 50 Гц |
210 | 250x164x330 | 14 | БКВ БСПТ | | МЭМ-16/160-25-96 | МЭМ-16/400-63-96 |
МЭМ-40/63-10-85 | 40 | 220/380 В, 50 Гц | 125 | 300x230x350 | 22 | БКВ БСПИ БСПР БСПТ | | МЭМ-40/160-25-85 | МЭМ-40/400-63-85 | МЭМ-40/25-10-85 | 200 | 23 | МЭМ-40/63-25-85 | МЭМ-40/160-63-85 |
МЭМ-100/63-10-85 | 100 | МЭМ-100/160-25-85 | МЭМ-100/400-63-85 | МЭМ-100/25-10-85 | 545 | 25 | МЭМ-100/63-25-85 | МЭМ-100/160-63-85 | МЭМ-100/250-250-85 | 1045 | 365x230x365 | 32 |
МЭМ-250/160-25-01 | 250 | 220/380 В, 50 Гц | 545 | 350x230x350 | 23 | БКВ БСПИ БСПТ | |
СНЦИ.421312.006 ТУ |
ЭМ-250/240-200-95* | 250 | 220/380 В, 50 Гц | 1900 | 520x445x470 | 48 | БКВ БСПИ БСПР БСПТ | |
СНЦИ.421312.013 ТУ |
МЭМ-100/63-10-02 | 100 | = 24 В | 240 | 390x300x350 | 28 | БСПТ | |
МЭМ-100/63-10-02Т (с механическим тормозом) | 502x300x350 | 33,5 | * Механизмы с двусторонним ограничителем наибольшего момента.
|
